Nová generácia nanášacích systémov DATRON predstavuje vysoký štandard v oblasti priemyselného nanášania pre malé a stredné aplikácie. Srdcom týchto systémov sú vymeniteľné nanášacie hlavy, ktoré môžu aplikovať širokú škálu lepiacich a tesniacich materiálov.
S našim špeciálnym DATRON príslušenstvom, ako napríklad modulárny upínací systém, CAD / CAM softvér, výrazne znížite čas prípravy a zvýšite efektivitu a produktivitu Vašej výroby. Použitie kompenzačnej trysky a XYZ senzora zabezpečí vysokú procesnú spoľahlivosť a opakovateľnosť.

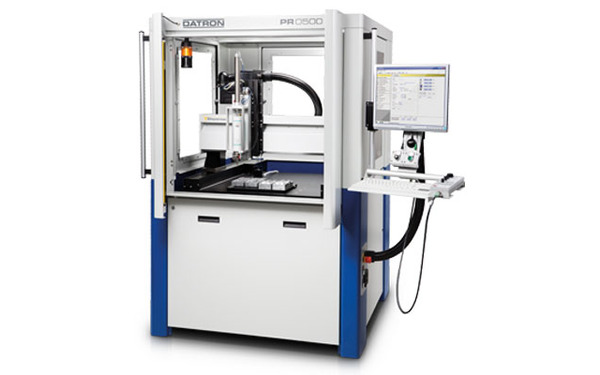

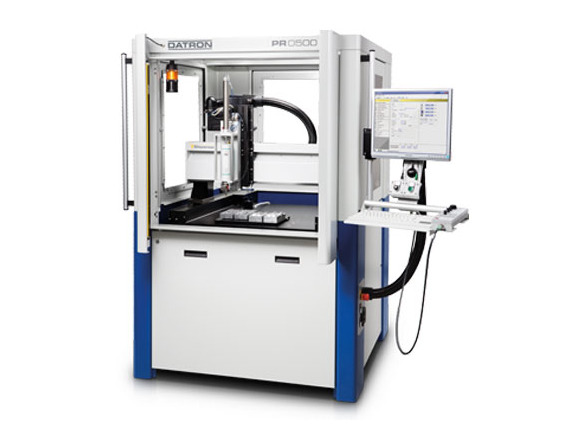

CNC stroj PRO500
Volumetrický dávkovací systém pre menšie aplikácie
PRO500 v skratke:
- samostatný 3-osý portál s malou zástavbovou plochou

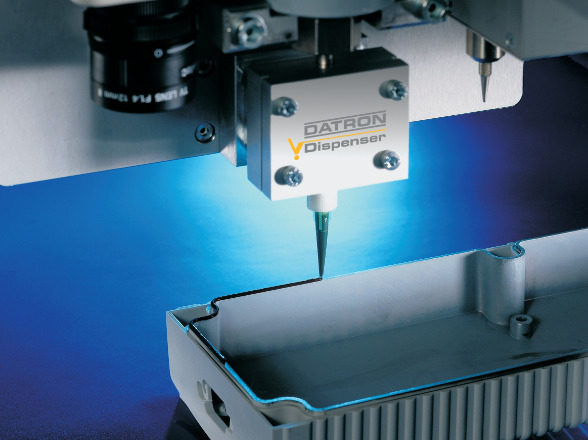

- nanášacia hlava s patentovaným systémom kontroly dávkovacieho objemu
- jednoduché programovanie pomocou PC s Windows a CAD / CAM rozhraním
- vysoká flexibilita vďaka modulárnemu systému všetkých nanášacích komponentov
- modulárna upínacia technika: minimálne prípravné časy, presná opakovateľnosť
Oblasti využitia CNC obrábacích strojov

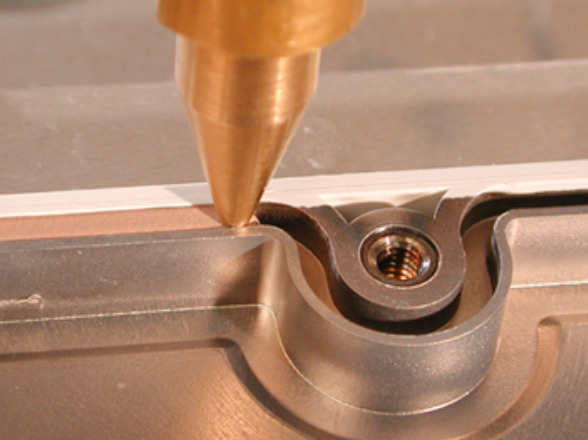

- pri lepidlách a tmeloch v priemyselných aplikáciach
- obrábanie malých a stredne veľkých dielov
- vo všetkých výrobných oblastiach, kde je vyžadovaná konštantná presnosť
| Technická špecifikácia | DATRON PR0500 |
|---|---|
| Pracovný stôl | Alumíniový stôl, obojstranný pohon v osi Y |

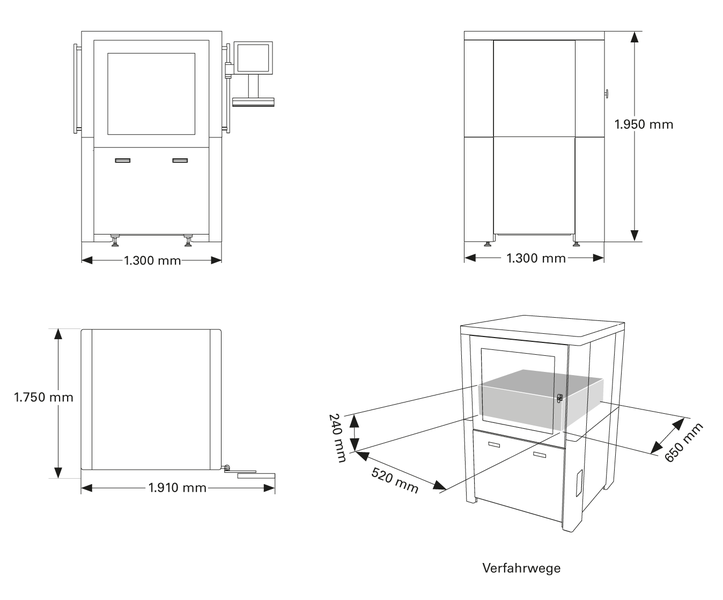

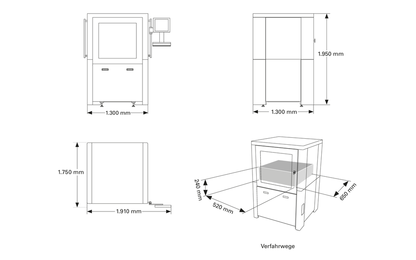

| Pojazdy (X x Y x Z) | 520 x 650 x 240 mm |
| Svetlosť portálu | 200 mm |
| Zástavbové rozmery (Š, H, V) | 1300 x 1300 x 1950 mm |
| Ovládací systém | Blacklash-free DC servoriadenie, precízne vreteno pre každú OS |
| Posuvová rýchlosť | Až 16 m/min. pre os, až 20 m/min. krížene, |
| Presnosť | Rezolúcia: 1 um Absolútne: ± 50 um Opakovateľnosť: ± 20 um |
| Riadici systém | decentrálny, digitálne servoriadenie s rozhraním |
| Prevádzkové materiály | Prípojka tlakového vzduchu: 6 bar, napätie: 230 V |
| Prísun materiálu | kazety, fóliové balenia, vedrá alebo sudy |
| Materiál (v závislosti na dávkovači) | Nižšie alebo vysoko viskózny, neplnený, abrazívny, vyhrievaný |
| Váha | cca. 560 kg |
| Voliteľné príslušenstvo (príslušenstvo na požiadanie) | Tryska kompenzácie, XYZ senzor, modul upínacej techniky, rotujúca tryska, rotačná osi, CAD / CAM modul, kamerový systém |
